Зарядное устройство IC99 Kraftman/JDY

Зарядное устройство IC99 Kraftman  уникально по нескольким причинам. Первая - это устройство по функционалу опережает все известные мне недорогие универсальные зарядки. Вторая - вы не найдёте это устройство в обычных магазинах. Это разработка энтузиастов, выпускаемая в Китае мелкосерийными партиями, там она и продается.

Некоторые (практически все) называют это устройство клоном Opus BT-C3100, и совершенно напрасно. Называть их клонами можно лишь в том смысле, в котором все люди - клоны друг друга. У нас по четыре конечности, есть сердце, голова и рот. Делает ли это нас клонами?

Да, изначально разработчик вдохновился зарядным устройством Opus. Устройства роднит похожая форма экрана, четыре кнопки с теми же функциями, одинаковые блоки питания и наличие кулера. На аппаратном уровне - элементная база обвеса и контроллер дисплея. Сейчас в продаже уже пятая версия IC99, в ней отличий больше, чем сходства.

Характеристики:

  • Типы аккумуляторов: LiIon, LiHV, LiFePo4, NiMH, NiCd, NiZn;
  • Размеры аккумуляторов: 10180, 10340, 10440, 10500, 12340, 12500, 12650, 13450, 13500, 14350, 14430, 14500, 14650, 15266, 15270, 16340, 16340 (RCR123), 16450, 16500, 16650, 17335, 17350, 17355, 17500, 17650, 17670, 18350, 18490, 18500, 18650, 18700, 22650, 25500, 26500, 26650, 32650, АА, AAA, RCR123, RCR123A;
  • Связь с ПК;
  • Функция Powerbank;
  • Максимальный ток на 1 канал: 2 А;
  • Минимальный ток на канал: 0,1 А;
  • Блок питания: внешний, 12В 3А.

Режимы работы:

  • Charge: заряд аккумуляторов, ток от 100 мА до 2 А;
  • Discharge: разряд аккумуляторов, ток от 200 мА до 1 А;
  • Discharge refresh: тренировка аккумуляторов, количество циклов регулируется;
  • Charge test: измерение ёмкости;
  • Impendance test: замер внутреннего сопротивления аккумуляторов;
  • Store: хранение аккумуляторов.

В целом все понятно, перед тестированием давайте сравним подробней IC99 и Opus.

IC99 комплектация

Программное обеспечение IC99 Kraftman/JDY

Одна из главных фишек зарядного устройства IC99 Kraftman - возможность подключения к компьютеру и передача данных о состоянии аккумулятора. Для этого в устройство встроен модуль Prolific PL-2303HX, на выходе стоит разъем USB. При подключении устройства к компьютеру нужен установленный Microsoft .NET Framework 4, драйвер Prolific и программное обеспечение CellTest. Софт и драйвера я получил от продавца в письме. Программное обеспечение для IC99 и драйвера одним файлом можно скачать здесь.

Функционал ПО вполне достаточен для понимания происходящего. Первым делом я проверил точность показаний ПО. Совпадение с показаниями True RMS мультиметра практически идеальное, разница всего в две тысячных вольта и до десяти миллиампер, в пределах погрешности.

IC99 осциллограф

Особенно порадовало то, что в процессе работы устройство каждые 5, кажется, миллисекунд отключает заряд (или разряд, в зависимости от режима) и проверяет напряжение на ячейке, при этом в таблице с параметрами есть два значения, Online voltage и Offline voltage. Они показывают, соответственно, напряжение под нагрузкой и напряжение без нагрузки. Жаль только, что нельзя построить график по первому параметру, было бы интересно промониторить просадку напряжения в зависимости от тока и степени заряженности аккумулятора, например.

За ту неделю, которую устройство находится у меня, программное обеспечение работало без глюков и вылетаний (Windows 10). Рекомендую.

IC99 software

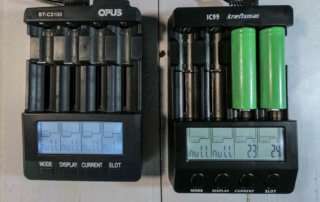

Сравнение IC99 и Opus

Процессор и прошивка, непосредственно отвечающие за алгоритмы работы режимов, совершенно другие. 18-разрядный АЦП и кварцевый резонатор 32768 Гц (такой же, как в электронных часах) увеличивает точность измерений, в  IC99 заявлена максимальная погрешность до 1%. Что изменили в IC99:

  1. Программное обеспечение:
    Новые режимы,
    Поддержка аккумуляторов нестандартной химии вроде NiZn,
    Управление током с шагом 100 мА и напряжением с шагом 1 мВ,
  2. Добавлена функция Powerbank.
    Не уверен в необходимости этой функции, но она есть и работает. За работу отвечает чип IP5306 с максимальным током 2,4А и эффективностью 91%.
  3. Обмен данными с компьютером.
    На плате распаян чип prolific 2303, предназначенный для обмена информацией с ПК.
  4. Экран.

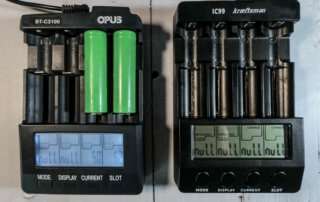

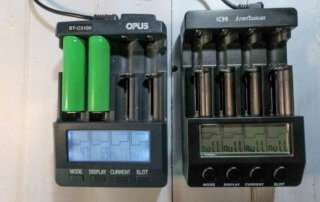

    Тусклый экран Opus с очень плохими углами был заменен на другой. Мягче подсветка, выше контрастность, но, увы, углы обзора остались никакими.
  5. Замер внутреннего сопротивления.
    Эту функцию стоит рассмотреть подробнее. В Opus BT-C3100 замер внутреннего сопротивления работал лучше других устройств, но были свои нюансы. Во-первых, в инструкции было написано "сопротивление самого устройства составляет 30мОм, для получения точных данных отнимите 30 Ом от показанного результата". Почему эти 30 мОм не отнять программно, перед выводом значения на экран? Во-вторых, контакты Опуса - одни из самых неудобных, что я видел, и из-за плохого контакта точность результатов была низкой. В IC99 контакты меняли несколько раз, в пятой версии контакты плавнее, жестче и плотнее. И замер внутреннего сопротивления производится по другому алгоритму, что позволило повысить точность измерений. По крайней мере, при перестановке аккумуляторов из одного слота в другой значение не меняется в два раза.

Еще в IC99 используется кулер размера 30*30*7 мм, тогда как вентилятор Opus имел размеры 25*25*7. Казалось бы, какая разница, но нет. Кулер 2507 на Опус делают всего пара фабрик, которые гонятся за производительностью в ущерб тишине. Технически всё это это высокооборотистые (порядка 11000 об/мин) вентиляторы на подшипниках скольжения. А вот кулер IC99 формата 3007 - другое дело. В этом размере Алиэкспресс выдаёт около 200 вариантов с разным количеством лопастей, и на гидравлических, и на шариковых подшипниках, и на магнитной левитации, от 3500 до 9000 оборотов в минуту. Не нравится, как шумит кулер? Купил бесшумный, поставил и забыл. Всегда заряжаешь на максимальных токах? Купил самый производительный и не думаешь о перегреве. В принципе, мне хватает штатного, приличный середнячок, его хорошо слышно на максимальной скорости, но шум не мешает.

Opus vs IC99 compare inside

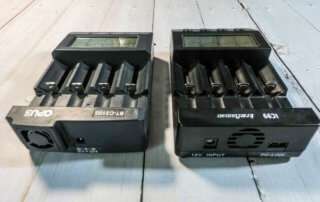

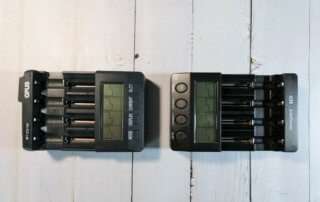

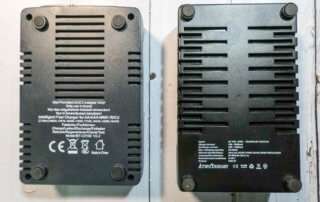

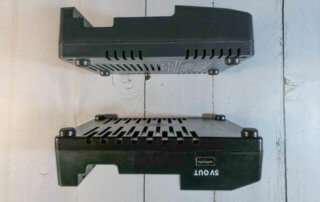

Несмотря на фамильное сходство, корпуса у устройств разные, и дело не только в форме кнопок. IC99 больше, выше, массивнее.  Кулер по центру обеспечивает лучшее охлаждение.

Теперь я приступаю к тестированию, а вы можете подписаться на обновления, чтобы не пропустить графики и замеры.
