Ремонт повербанка своими руками без пайки

Ремонт повербанка своими руками: замена корпуса и платы

Ремонт повербанка только называется ремонтом. Сама же процедура починки не предполагает выпаивания деталей, поиска пробитых диодов, сгоревших транзисторов, вздувшихся конденсаторов и других жутких действий, пугающих обычного человека. Дело в том, что стоимость всей электроники вместе с корпусом зачастую не превышает 5% от стоимости нового повербанка. Поэтому паяльник мы сегодня отложим, и просто закажем коробку вместе с платой целиком. Как это сделать, я напишу ниже.

Мини-повербанк с функцией зарядного устройства 1 x 18650

Цена: от $0.99

  • Миниатюрный размер и маленький вес
  • Заряд аккумуляторов 18650
  • Алюминиевый корпус 7 цветов
  • Вход: Micro USB, 5V / 0,8A
  • Выход: USB 2.0, 5V / 1A
Заказать на Gearbest

О чем эта заметка?

Купил я как-то на распродаже повербанк. Обычный повербанк на 5 ячеек, ноунейм, маркированный как 20000 mAh. Понимая, что реальных там от силы 10000, а на деле вообще 7500, за копейки, чисто для эксперимента, приобрёл. И хоть ничего удивительного я от него не ждал, он показал полноценных 10000 мАч. Меня это устроило и почти год страшненькое создание служило верой и правдой, заряжая на рыбалке телефон и разогревая электрические стельки в зимних ботинках. Служило до того момента, пока я ни приобрел на том же Алиэкспрессе автомобильную USB зарядку.

На самом деле, я приобрел их три штуки, за доллар, пять долларов и девять долларов, и хотел потестировать на предмет максимального тока. Но первая же зарядка при включении запахла палёным и, показав на выходе 9,43В, сожгла мне повербанк. Вторая зарядка показала 5,1 В и максимальный ток 0,9А, и была отправлена в резерв к остальным таким же (на самом деле, несмотря на маркировку 2,1А, внутри у этих двух стоял чип ad85063d, который больше 1А просто не умеет, а еще в них не было даже намёка на предохранитель, что и послужило причиной смерти повербанка). А третья, Tronsmart CC1T, оказалась совершенно восхитительной. Она умеет отдавать 3А, поддерживает Quick Charge вплоть до 3 версии, очень плотно и без люфтов сидит в гнезде прикуривателя. Собственно, об этом я еще напишу статью, а пока же я стал обладателем сгоревшего повербанка, который крайне необходимо было починить.

Как же всё-таки починить сгоревший повербанк

Ремонт повербанка, особенно безымянного, не предполагает поиска сгоревших запчастей, пайки и прочих заумных штук. Ну, почти не предполагает. Потому что ремонт может идти двумя путями:

  1. Покупка платы управления, подходящей для вашего корпуса. Тут придется поработать паяльником: вначале отпаять два проводка от батарей к плате, а потом снова их припаять, уже к новой плате.
  2. Покупка нового корпуса вместе с платой управления.

Оба варианта имеют право на жизнь. Простая плата управления повербанком стоит на Алиэкспрессе доллар, примерно столько же стоит и корпус без аккумулятора. Самое ценное же в вашем повербанке — это вовсе не электроника, это батарея. И именно потому «честный» повербанк на 20000мАч стоит почти 30 долларов, что в нём стоят аккумуляторы от честного производителя. И именно потому не бывает пятиячеечных повербанков на 20000мАч, что самая крутая аккумуляторная ячейка 18650 имеет реальную ёмкость 3500мАч, т.е., максимальная ёмкость пятиячеечного повербанка не может превышать 3500х5=17500мАч.

Собственно, поэтому починка повербанка сводится к простой и недорогой процедуре: заказе на Алиэкспресс подходящей платы, либо корпуса. Лично я не вижу ни малейшего смысла заказывать плату, поскольку, во-первых, при разборке сгоревшего повербанка обычно страдает его корпус, который потом приходится ремонтировать, а во-вторых, цена простейшей управляющей платы для повербанка $1.79, а цена приличного корпуса с платой — чуть больше двух. Стоит ли овчинка выделки — решать вам.

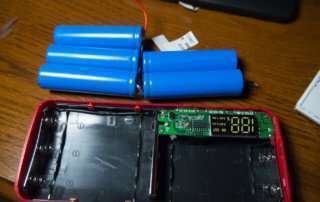

Первым делом я разобрал старый повербанк. Фото сгоревшего повербанка:

В принципе, я изначально планировал заказать только плату. Такая плата продается на Алиэкспрессе, я её нашел, и уже было добавил в корзину, как заметил, что всего лишь на 60 центов дороже продается корпус с цифровым индикатором.

Где купить запчасти для повербанка

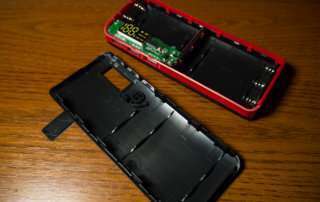

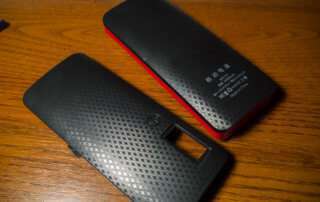

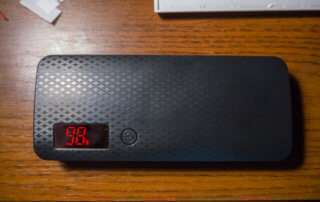

Здесь всё очень просто. Заходим на Алиэкспресс, вбиваем в поиске «power bank board» и выбираем из тысячи вариантов подходящий. Лично я выбрал вот такой корпус. Он лучше, чем был до этого, умеет показывать процент оставшегося заряда, выглядит симпатично и не требует пайки. Фото получившегося повербанка:

Получилось недорого и очень функционально. Всегда хотел себе повербанк с циферками 🙂 Единственный минус конкретно этого решения в том, что, хотя максимальный ток зарядки этого устройства составляет 2А, ток разряда на одно гнездо — чуть больше 1000мА (всего там 3 гнезда), т.е. стандартный смартфон заряжается до 100% примерно за три часа. В принципе, этого достаточно для большинства задач, но я пошел дальше.

После того, как я собрал повербанк и убедился в его полной работоспособности, заказал еще одну отличную коробку с поддержкой стандарта QC 2.0/3.0, чтобы собрать мощный повербанк на оригинальных аккумуляторах Sanyo NCR18650GA аж на 24500 mAh. В нем стоит плата на чипе IP5318 (даташит), и это современный чип с максимальной токоотдачей аж 4,8А и эффективностью использования батарей 92%. Этим повербанком сейчас пользуется Лера, заряжает его по Type-C зарядкой от Dell XPS, а потом, что характерно, им же и разряжает.

А еще у меня завалялся старенький планшет с вытекшим экраном, внутри которого оказались две вполне живые литий-полимерные батареи, я подарил им вторую жизнь, купив специальный корпус под плоские полимерные аккумуляторы.

Это сейчас основной мой повербанк, он тонкий и легкий, удобно носить в кармане.

Дорогой читатель! Ссылки и цены актуальны на момент написания статьи. Если вы нашли неработающую ссылку или цена отличается от указанной в тексте, напишите об этом в комментарии, я исправлю.
