Сравнительное тестирование ноунейм AZ-16-1 и YI AZ-16-2

Это не часть общего плана тестирования и обзоров, просто я приобрел второй аккумулятор для своей камеры YI 4K+. А любой аккумулятор, попавший мне в руки, проходит тестирование, так уж повелось. Немного о заявленных характеристиках аккумулятора AZ16 -1:

• Напряжение 3.85V;
• Ёмкость: 1400mAh;
• Энергия: 5.39Wh;
• Химия: Li-Ion;
• Информация о производителе: отсутствует;
• Совместимость: экшн-камеры Xiaomi YI2 4К, Xiaomi YI2 4K+, Xiaomi Yi Lite.

Аккумулятор был приобретен на Алиэкспресс в комплекте с зарядным устройством. На зарядном устройстве информация о производителе тоже отсутствует.

Надписи на аккумуляторе:

На лицевой стороне BATTERY PACK FOR Z16-1, 3.85V 1480mAh 5.7Wh, на обратной стороне стандартное предупреждение "не разбирать и не бросать в огонь" и надпись Made in China.

На зарядном устройстве:

USB Dual Charger
Input: 5V2A 800mAx2
Output: 4.2V 800mAx1

Ниже предупреждение о необходимости избегать влажных мест, не открывать, дескать, устройство не содержит деталей, которые мог бы починить пользователь, и требование в случае поломки обратиться в официальный сервисный центр.

Очень странная информация, где по сути правдой является лишь первая строчка: это действительно USB Dual Charger. Дальше я понимаю, что вход питания у нас USB 5 вольт 2 ампера, но почему 800mAx2 это Input, а 800mAx1 это Output - я не понимаю. Еще меньше я понимаю, почему выходное напряжение 4,2 вольта, когда должно быть 4.35, ведь аккумулятор у нас с номиналом 3,58 В - это LiHV.

В других обстоятельствах я не купил бы подобную поделку, но большого ассортимента аккумуляторов к этим камерам сейчас нет, так что я решил рискнуть.

Аккумулятор, который продавался в комплекте с моей камерой, имеет маркировку AZ16-2. Долго пытался понять, в чем принципиальное отличие между AZ16-1 и AZ16-2, взаимозаменяемы ли они. Пришел к выводу, что  оригинальные аккумуляторы AZ16-1 и AZ16-2 отличаются ёмкостью и напряжением отсечки, у первого максимальное напряжение 4,4В и 1400мАч а у второго 4,35В и 1200мАч. Размеры и другие параметры у них одинаковые. Итак, характеристики AZ16-2:

• Напряжение 3.8V;
• Ёмкость: 1200mAh;
• Энергия: 4.56Wh;
• Химия: Li-Ion;
• Информация о производителе: Tianjin Lishen Battery;
• Совместимость: экшн-камеры Xiaomi YI2 4К, Xiaomi YI2 4K+, Xiaomi Yi Lite.

Присутствует уникальный серийный номер и дата выпуска 2017/12/01.

Среди стандартных ограничений есть информация о максимально допустимом напряжении заряда 4,35 В.

Подключаем к анализатору заряженный в камере аккумулятор. Алгоритм тестирования: разряд до 3,2В, потом заряд до 4,35. В обоих случаях установлен ток 600 мА, ток отсечки 100 мА. Начальное напряжение до разрядки типично для аккумулятора LiHV: 4,27 В.

Кривая гладкая, график совершенно обычный: напряжение падает и растет без перепадов и скачков. При зарядке напряжение доходит до 4,35 В, после чего ток начинает снижаться, пока не дойдет до значения 100мА, сигнализирующего об окончании зарядки. Ёмкость 954 мАч, энергия 4,013 Вч. Напомню, аккумулятору 4 года.

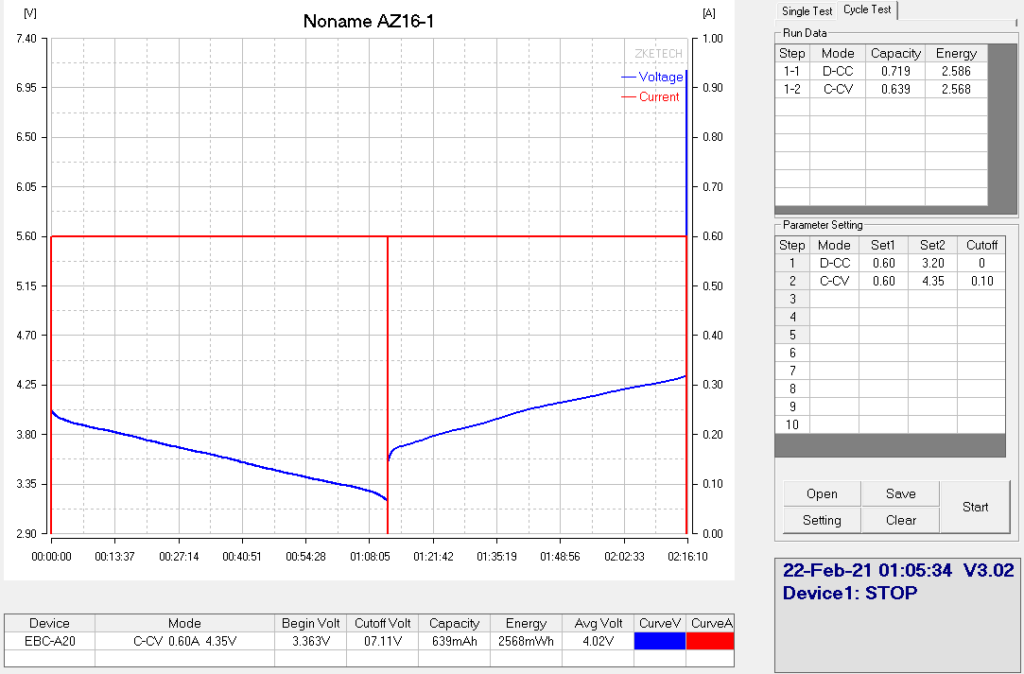

Аккумулятор был заряжен в камере, тем не менее, начальное его напряжение составило всего 4,12 В. Это нормально для обычного аккумулятора Li-Ion, но он заявлен, как LiHV (литиевый аккумулятор повышенного напряжения), именно такому типу должен соответствовать аккумулятор AZ16. Запоминаем это и смотрим дальше: разрядная кривая вполне обычная, но у оригинального аккумулятора к концу разрядки крутизна падения повышается, а здесь - нет. Это говорит о том, что перед нами обычный литиевый аккумулятор с номиналом 3,6В, а не LiHV 3,85В, и его разрядная кривая имеет такую же форму к концу разряда, но только конец разряда у этого аккумулятора на 2,7 В а мы разряжали до 3,2 В.

Теперь к зарядному циклу. Зарядка была остановлена на напряжении 4,329 В, причем остановка произошла по причине разрыва цепи: сработала защита аккумулятора. Ёмкость при разряде составила 719 мАч, энергия 2,58Вч.

Можно сделать вывод, что данный аккумулятор - фальшивка. В камере я его больше заряжать больше не буду, ещё вздуется и повредит камеру. А вот в зарядном устройстве и под присмотром можно, тем более, что защита в аккумуляторе есть и она работает. На отпуск его хватит, а пока закажу проверенный KingMa и оригинал. Приедут - протестирую оба и добавлю результаты.

Раз я уже взялся тестировать, глянем заодно на заряд нового аккумулятора в комплектном зарядном устройстве.

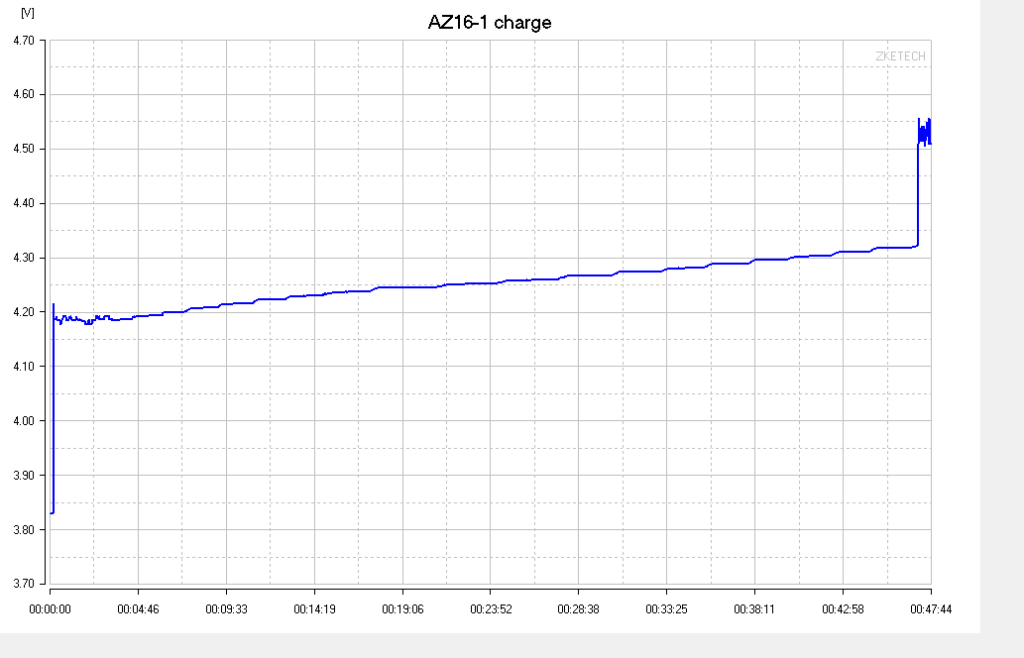

Аккумулятор я разрядил на 300 мАч, после чего поставил заряжаться. Увидел непонятные колебания напряжения в начале зарядки, потом заряд стабилизировался, и на 4,322В у аккумулятора снова сработала защита. Судя по пульсирующему красным-зеленым индикатору устройство пыталось его дозарядить, но защита снова срабатывала.

С аккумулятором всё понятно, но что все-таки с зарядкой? Попробуем зарядить оригинальный аккумулятор.

А здесь всё практически нормально. Аккумулятор достиг напряжения 4,36 В, после чего устройство отключило заряд и перешло в ждущий режим.

Несмотря на путаницу в маркировке, алгоритм зарядки вполне адекватный. Для AZ16-2 напряжение отсечки великовато, хотя и лежит в пределах допуска, а для оригинальных аккумуляторов AZ16-1 подойдет лучше родного, ведь лёгкий недозаряд литиевых аккумуляторов увеличивает их срок службы в несколько раз.
